“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：
基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；
2、关联性：柱、墙以基础为支座→柱、墙与基础关联 ；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；
3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；
2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；
3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。

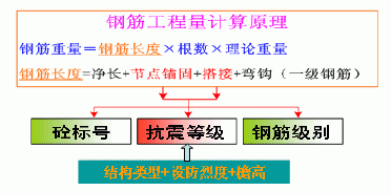

我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。如（图1）
（图1）
称直径(mm) | 不同根数钢筋的计算截面面积(mm2) | 单根钢筋理论重量(kg/m) | ||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
6 | 28.3 | 57 | 85 | 113 | 142 | 170 | 198 | 226 | 255 | 0.222 |
6.5 | 33.2 | 66 | 100 | 133 | 166 | 199 | 232 | 265 | 299 | 0.26 |
8 | 50.3 | 101 | 151 | 201 | 252 | 302 | 352 | 402 | 453 | 0.395 |
8.2 | 52.8 | 106 | 158 | 211 | 264 | 317 | 370 | 423 | 475 | 0.432 |
10 | 78.5 | 157 | 236 | 314 | 393 | 471 | 550 | 628 | 707 | 0.617 |
12 | 113.1 | 226 | 339 | 452 | 565 | 678 | 791 | 904 | 1017 | 0.888 |
14 | 153.9 | 308 | 461 | 615 | 769 | 923 | 1077 | 1231 | 1385 | 1.21 |
16 | 201.1 | 402 | 603 | 804 | 1005 | 1206 | 1407 | 1608 | 1809 | 1.58 |
18 | 254.5 | 509 | 763 | 1017 | 1272 | 1527 | 1781 | 2036 | 2290 | 2 |
20 | 314.2 | 628 | 942 | 1256 | 1570 | 1884 | 2199 | 2513 | 2827 | 2.47 |
22 | 380.1 | 760 | 1140 | 1520 | 1900 | 2281 | 2661 | 3041 | 3421 | 2.98 |
25 | 490.9 | 982 | 1473 | 1964 | 2454 | 2945 | 3436 | 3927 | 4418 | 3.85 |
28 | 615.8 | 1232 | 1847 | 2463 | 3079 | 3695 | 4310 | 4926 | 5542 | 4.83 |
32 | 804.2 | 1609 | 2413 | 3217 | 4021 | 4826 | 5630 | 6434 | 7238 | 6.31 |
36 | 1017.9 | 2036 | 3054 | 4072 | 5089 | 6107 | 7125 | 8143 | 9161 | 7.99 |
40 | 1256.6 | 2513 | 3770 | 5027 | 6283 | 7540 | 8796 | 10053 | 11310 | 9.87 |
50 | 1964 | 3928 | 5892 | 7856 | 9820 | 11784 | 13748 | 15712 | 17676 | 15.42 |
注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋
